Manley CORE Mic-Pre, EQ, Compressor & FET Limiter

Description complète

Un contrôle sans faille

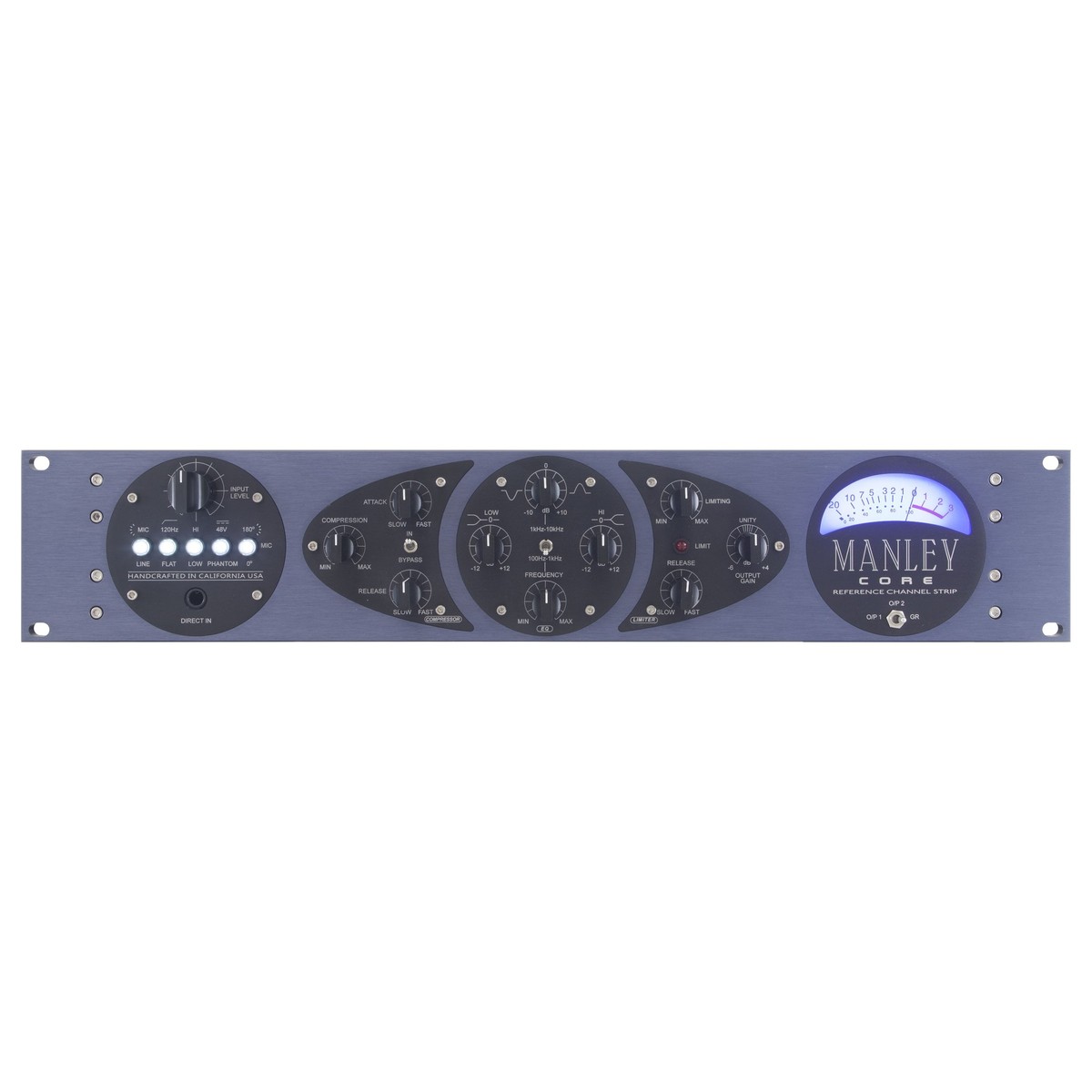

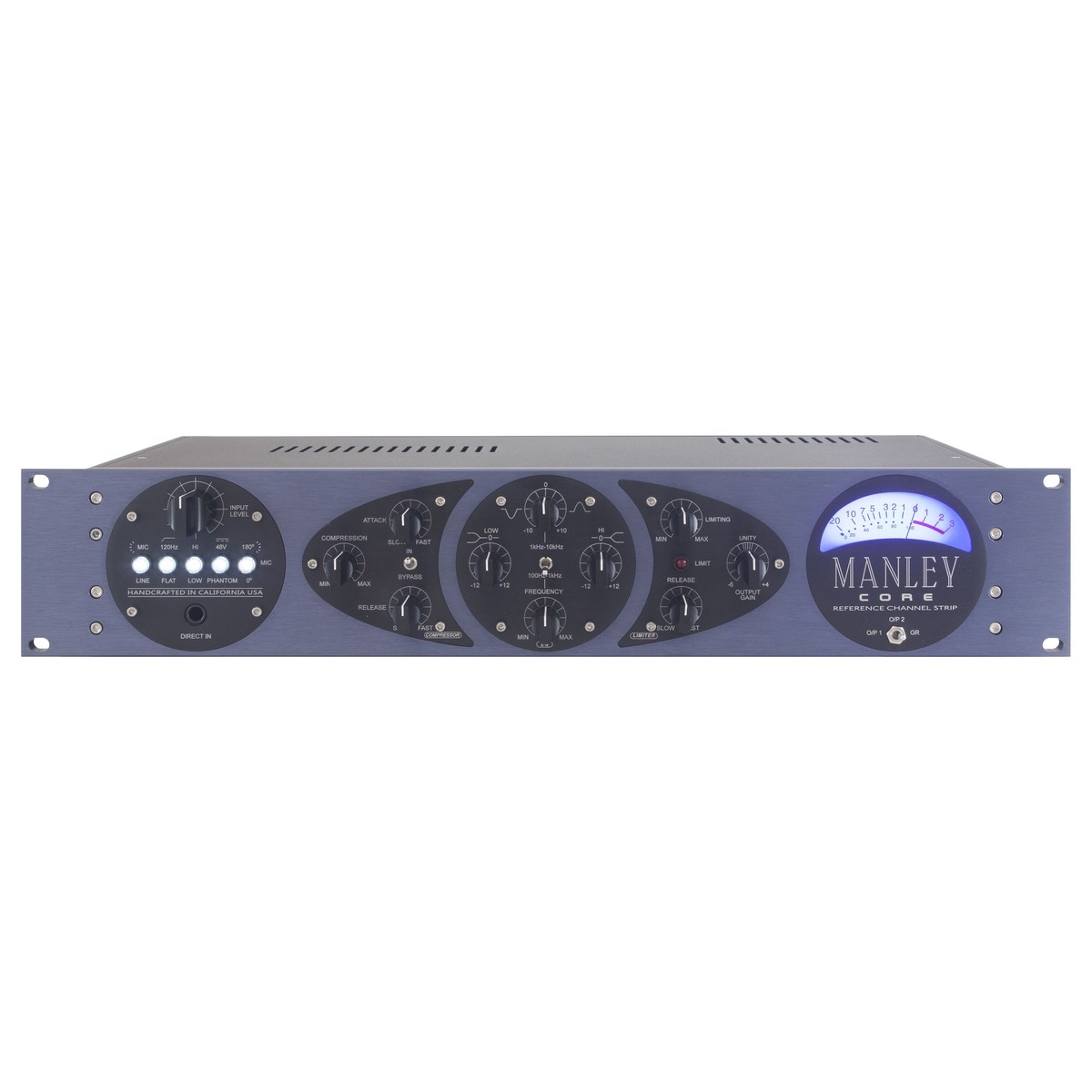

Le Manley CORE Mic-Pre, EQ, Compressor & FET Limiter utilise une interface simple mais efficace sur le panneau avant. Vous disposez d'un préampli micro Manley haut de gamme, suivi d'un compresseur 3:1 de type ELOP qui vous permet de contrôler totalement la dynamique. L'égaliseur actif Baxandall vous donne un accès complet aux paramètres d'égalisation et un limiteur FET à attaque rapide empêche l'écrêtage accidentel de vos convertisseurs.

Préamplificateur avancé

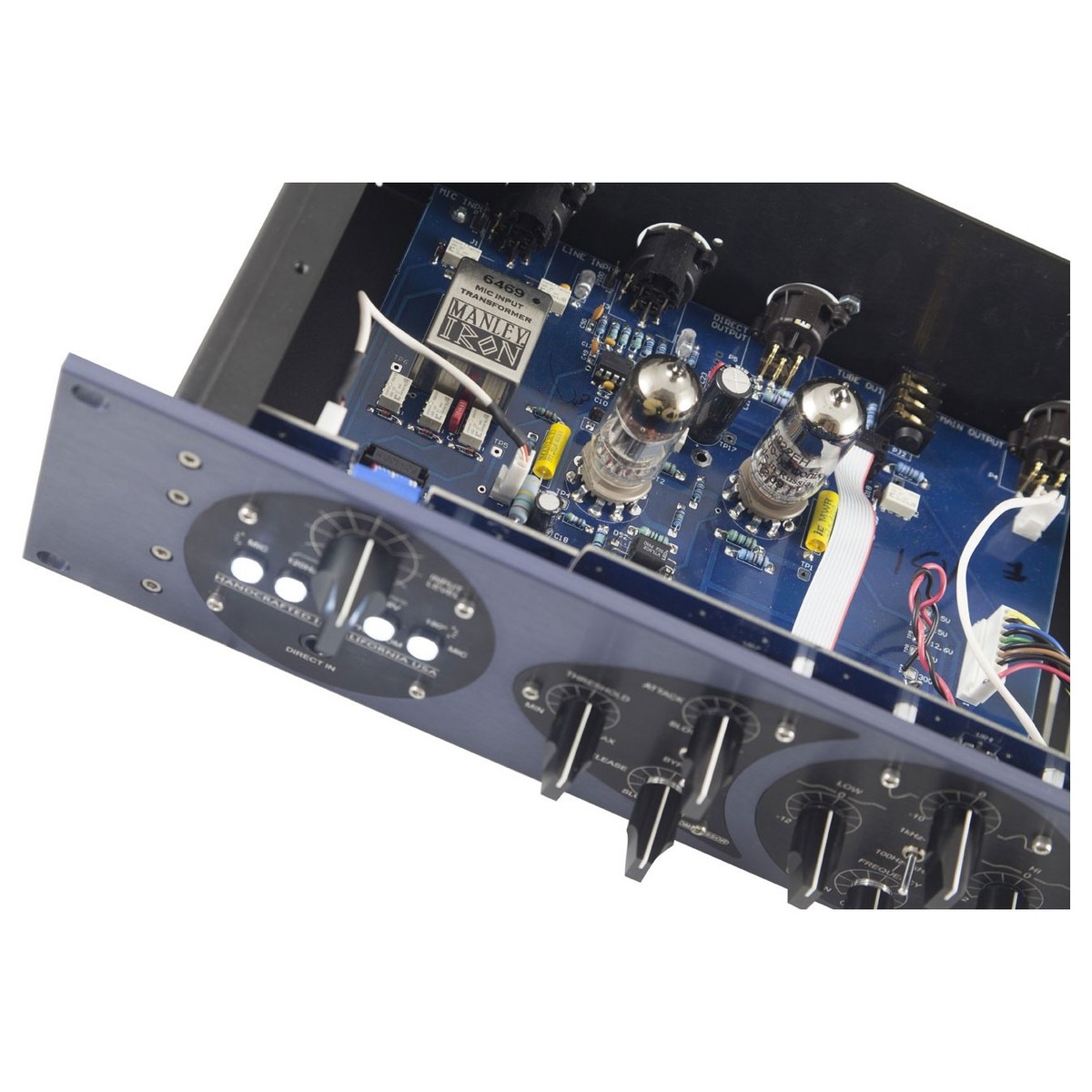

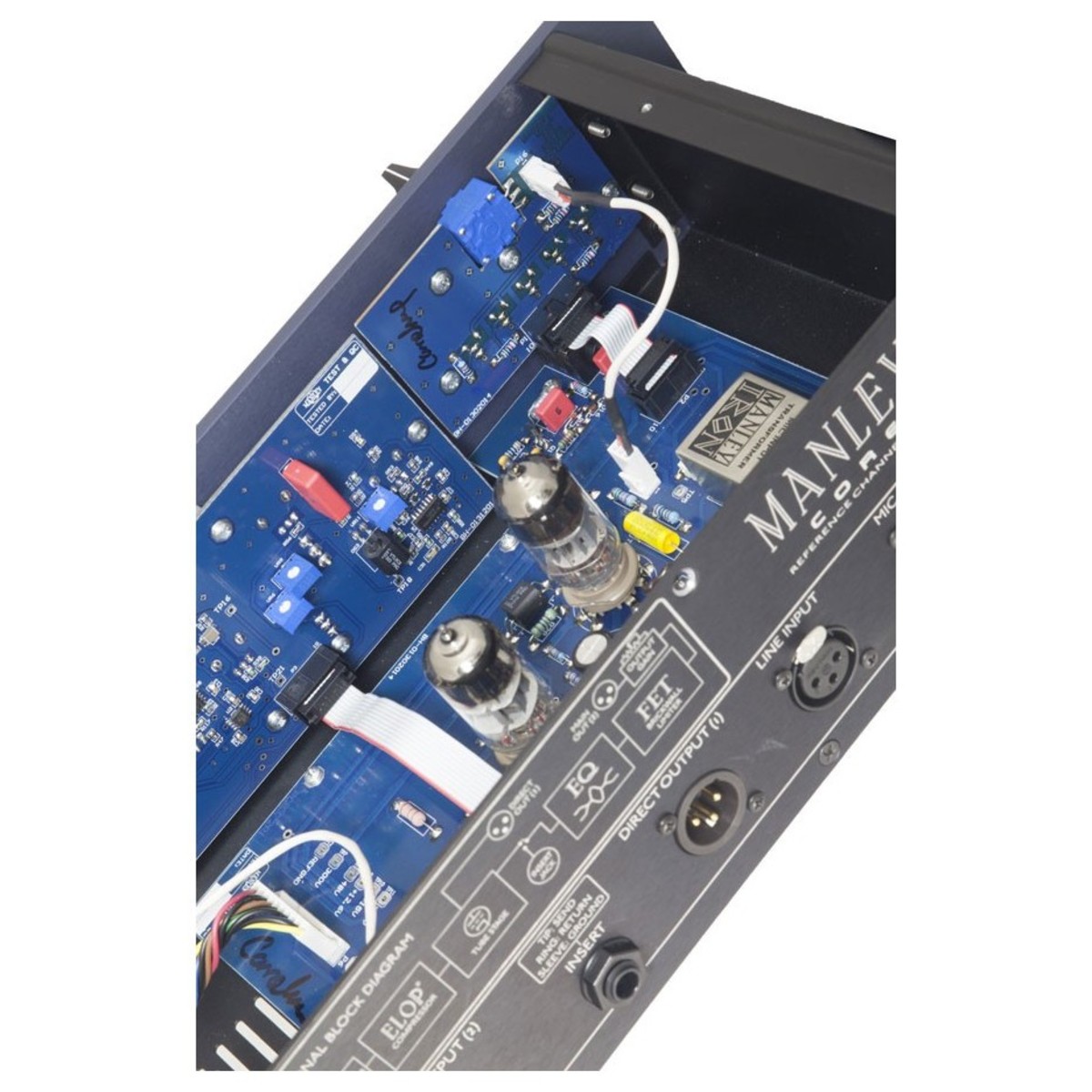

Le CORE dispose d'entrées directes dans le célèbre Manley IRON, ce qui permet d'obtenir le son le plus clair et le plus précis à partir de vos appareils d'enregistrement. L'étage d'amplification à tubes utilise la technologie du Manley VOXBOX, ce qui permet d'obtenir une grande marge de manœuvre et une capacité d'entraînement de sortie élevée.

Entrée directe ¼ po

Le Manley CORE Mic-Pre, EQ, Compressor & FET Limiter possède un circuit à semi-conducteurs avec une impédance d'entrée de 10 Meg Ohm, très similaire à celle du Manley SLAM ! ce qui rend le CORE parfait pour les guitares, les basses, les claviers, etc.

Caractéristiques

• Bandeau de canaux facile à utiliser et au son impressionnant, basé sur la VOXBOX primée.
• Préamplificateur micro à lampes de classe A avec transformateurs Manley enroulés à la main
• L'entrée directe utilise le même circuit que le Manley SLAM ! pour de fantastiques enregistrements directs d'instruments.
• Le compresseur ELOP avec un rapport de 3:1 permet de dompter n'importe quel signal de façon transparente.
• Égaliseur Baxandall avec étagère basse/aiguë et médium balayable pour une sculpture sonore flexible
• Limiteur FET brickwall à attaque rapide pour éviter tout écrêtage des convertisseurs pendant l'enregistrement
• Le système de mesure flexible permet d'afficher les niveaux d'entrée, de sortie et de réduction du gain du compresseur.

Caractéristiques

• Impédance d'entrée microphonique XLR symétrique couplée à un transformateur : 1200 Ohms
• Impédance d'entrée ligne XLR symétrique : 10 kOhms
• Impédance d'entrée directe asymétrique 1/4" : 10 méga Ohms
• Sortie directe XLR à courant élevé Impédance : 50 Ohms
• Compresseur Réduction maximale du gain : 16 dB
• Temps d'attaque du compresseur : 60 ms dans le sens inverse des aiguilles d'une montre, 30 ms à 12:00, 5 ms dans le sens inverse des aiguilles d'une montre pour une compression de 6 dB.
• Temps de relâchement du compresseur : 1,5 s dans le sens inverse des aiguilles d'une montre, 1 s à 12:00, 100 ms dans le sens horaire pour une compression de 6 dB.
• Impédance de sortie de l'envoi d'insertion : 50 Ohms
• Impédance d'entrée du retour d'insertion : 13 kOhms
• Impédance de sortie principale : 50 Ohms
• Niveau de sortie directe (référencé à +4 dBv) : 31 dB
• Bande passante de la sortie principale (référencée à +4 dBv) : 16 dB
• Plage dynamique : >90 dB
• Réponse en fréquence : 10 Hz à 20 kHz ±0,5 dB
• THD et bruit (1 kHz @ +4 dBm) : 0,02% au réglage de gain faible
• Niveau de bruit (gain réglé au minimum) : -70 dB large bande typique
• Gain via l'entrée du microphone : 40 ou 60 dB
• Gain via l'entrée ligne : 20 ou 40 dB
• Gain maximum de la section EQ & Limiter : 10 dB
• Chauffage AUTOMUTE delay: 30 secondes
• Consommation électrique : 35 watts
• Tension d'alimentation : 90 à 254 VAC (alimentation universelle interne)
• Fréquence de la tension secteur : 50-60 Hz
• Dimensions : 19" x 3 1/2" x 7" (occupe 2U) 19" x 3 1/2" x 7" (occupe 2u)
• Poids de l'unité : 8.3 lbs.
• Poids à l'expédition : 11.5 lbs.
• Entrée micro maximale
  • Réglage de gain faible) : -5 dBu ou 435 mV RMS @ 0.5% THD
  • Réglage de gain élevé) : -25 dBu ou 44 mV RMS @ 0,5% THD
• Entrée de ligne maximale
  • Entrée maximale Entrée de ligne (réglage de gain faible) : +13 dBu ou 3,5V RMS @ 0,5% THD
  • Entrée de ligne maximale (réglage de gain élevé) : -8 dBu ou 300 mV RMS @ 0,5% THD : -8 dBu ou 300 mV RMS @ 0,5% THD
• Entrée directe maximale
  • Entrée maximale Entrée directe (réglage de gain faible) : +24 dBu ou 12 V RMS @ 0,5% THD
  • Entrée directe maximale (réglage de gain élevé) : +17 dBu ou 5,5V RMS @ 0,5% THD
• Entrée maximale Retour d'insertion
  • Entrée maximale Retour d'insertion : +20 dBu ou 7,8V RMS @ 0,5% THD
• Sortie maximale du préampli
  • (Envoi d'insertion) : +35 dBu ou 43V RMS @ 0,5% THD
  • Sortie maximale du préampli (Insert Send) : +22 dBu dans 600 Ohms
• Sortie principale maximale
  • Sortie principale maximale : +20 dBu

• Interrupteur d'alimentation fantôme 48V
• Interrupteur de filtre passe-haut 120 Hz
• Commutateur d'inversion de phase
• Atténuateur d'entrée (variable Pad)
• Gain sélectionnable pour le micro 40 dB ou 60 dB
• Gain de l'amplificateur de ligne sélectionnable 20 dB ou 40 dB

• Similaire au DI du Manley SLAM !, ce circuit à semi-conducteurs entièrement discret avec une impédance d'entrée de 10 Meg Ohm est parfait pour les guitares, les basses, les claviers, etc.

• Doté de la technologie ELOP, que l'on retrouve également dans la célèbre VOXBOX® de Manley.
• Le compresseur est placé uniquement avant le préamplificateur de micro, ce qui rend l'écrêtage pratiquement impossible.
• Rapport 3:1
• Commandes d'attaque, de relâchement et de seuil réglables en continu
• Commutateur de dérivation silencieuse

• Plateaux Baxandall bas et haut (80 Hz et 12 kHz) avec plage de ±12 dB
• Egaliseur de médiums à balayage (100 Hz - 1 kHz) ou (1 kHz - 10 kHz) avec plage de ±10 dB

• Limiteur FET "brickwall" à attaque rapide
• Contrôles de seuil et de relâchement à variation continue
• Indicateur LED de limite de crête
• Contrôle du gain de sortie sur une plage de 10 dB

• Grand écran analogique éclairé
• L'interrupteur de sélection à 3 voies affiche la réduction du gain du compresseur, le niveau de sortie du micro et le niveau audio de la sortie principale.

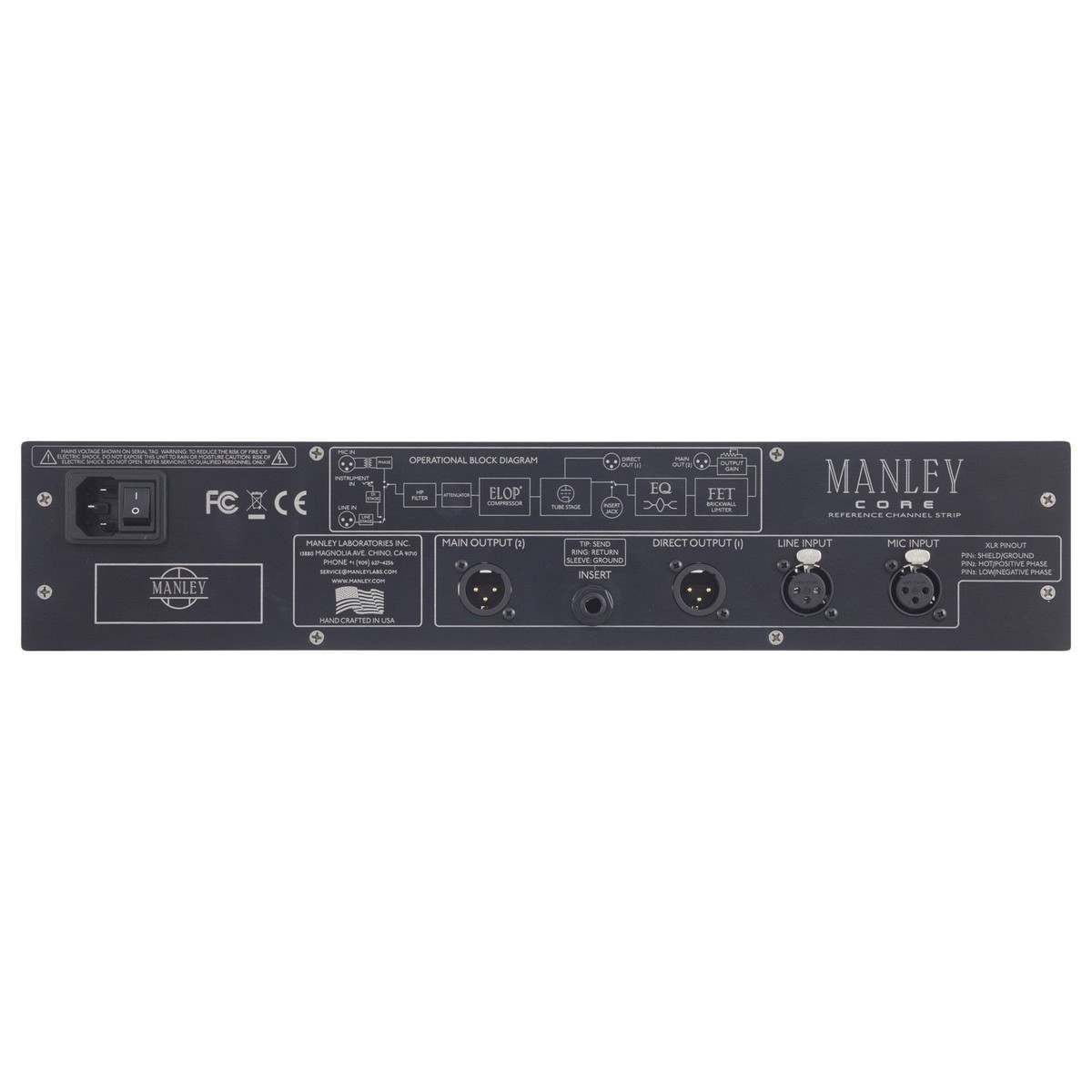

• Entrée micro XLR symétrique
• Entrée ligne XLR symétrique
• Entrée directe instrument 1/4" en face avant
• Point d'insertion entre le préampli micro et l'égaliseur/limiteur via un jack TRS ¼".
• Sortie directe XLR symétrique (après la section Préamplificateur/compresseur)
• Sortie principale XLR symétrique
• Le châssis rigide en acier 2U est orné d'une façade de luxe de 1/4" d'épaisseur usinée CNC avec des inserts gravés au laser, le tout provenant du sud de la Californie.
